Как безопасно подключить солнечную панель к аккумулятору: пошаговое руководство по подключению.

Подключение солнечной панели к аккумулятору кажется простым: солнечный свет попадает на панель, электричество поступает в аккумулятор, и вы используете накопленную энергию позже. На самом деле, самый безопасный способ подключения солнечной панели к аккумулятору — это не прямое подключение панели к аккумулятору. Вам потребуется правильная схема проводки, правильный контроллер заряда, правильная полярность, надлежащая защита предохранителем и настройки аккумулятора, соответствующие его химическому составу.

Основной путь подключения:

Солнечная панель → контроллер заряда солнечной батареи → аккумулятор → инвертор или нагрузка постоянного тока

Однако порядок подключения имеет значение. В большинстве систем сначала следует подключить аккумулятор к контроллеру заряда, а затем солнечную панель к контроллеру заряда. Это помогает контроллеру определять напряжение системы и правильно регулировать зарядку.

В этом руководстве объясняется, как безопасно подключить солнечную панель к аккумулятору, какие детали вам понадобятся, как избежать распространенных ошибок при проводке и когда простая самостоятельная установка может потребовать помощи квалифицированного специалиста по установке солнечных батарей.

Для более крупной домашней системы хранения солнечной энергии перед покупкой оборудования также стоит сравнить размер батарей, мощность инвертора, время резервного питания и совместимость со средствами связи. Avepower приводит решения для хранения энергии в жилых домах на основе аккумуляторных батарей для резервного питания дома, автономного солнечного потребления, автономных систем и проектов по хранению энергии, осуществляемых силами монтажников.

Краткий ответ: Как подключить солнечную панель к аккумулятору?

Для подключения солнечной панели к аккумулятору используйте следующий безопасный базовый процесс:

Сначала установите солнечную панель на солнечном месте и держите панель отключенной или накрытой во время подключения проводов. Затем подключите аккумулятор к контроллеру заряда солнечной батареи. После того, как контроллер включится и распознает напряжение аккумулятора, подключите солнечную панель к входу PV контроллера. Если вам требуется питание от сети переменного тока, подключите инвертор к аккумулятору, а не напрямую к солнечной панели или клеммам малой нагрузки контроллера.

Проще говоря:

Сначала батарея. Затем солнечная панель. Инвертор, если потребуется, подключается в последнюю очередь.

Настоятельно рекомендуется использовать контроллер заряда от солнечной энергии, поскольку он регулирует напряжение и ток зарядки, защищает аккумулятор от перезарядки и помогает ему работать в более безопасном диапазоне зарядки.

Можно ли подключить солнечную панель напрямую к аккумулятору?

В большинстве реальных систем — нет, не следует подключать солнечную панель напрямую к аккумулятору.

Солнечная панель работает не как зарядное устройство с фиксированным напряжением. Ее выходная мощность изменяется в зависимости от солнечного света, температуры панели, затенения и нагрузки.12V Солнечная панель часто может вырабатывать напряжение значительно выше, чем... 12V в условиях разомкнутой цепи. Если это напряжение поступает непосредственно в батарею без регулирования, батарея может перезарядиться, перегреться, потерять емкость или получить необратимые повреждения.

Прямое подключение может быть допустимо лишь в очень ограниченных случаях, например, для небольших панелей обслуживания, специально предназначенных для медленной зарядки со встроенным регулятором. Для обычной солнечной зарядки, особенно для литиевых батарей, LiFePO4Для резервных аккумуляторов AGM, гелевых, свинцово-кислотных с жидким электролитом, аккумуляторов для автодомов, домиков, морских судов или дома используйте контроллер заряда от солнечной энергии.

Если вам требуется более подробное объяснение роли контроллера, Avepowerруководство по Что такое контроллер заряда солнечной батареи? В статье объясняется, как контроллеры управляют потоком энергии между солнечными панелями и батареями.

Что вам понадобится перед подключением солнечной панели к аккумулятору

Перед началом работы подготовьте следующие компоненты:

Солнечная панель или солнечная батарея вырабатывают постоянный ток из солнечного света. Контроллер заряда солнечной батареи регулирует эту мощность до того, как она достигнет батареи. Аккумулятор глубокого разряда накапливает энергию для последующего использования. Правильно подобранные кабели постоянного тока, разъемы MC4, клеммы, предохранители, автоматические выключатели и разъединители защищают проводку и делают систему более безопасной в обслуживании. Инвертор необходим только в том случае, если вы хотите использовать электроприборы переменного тока.

Для небольших систем, таких как сарай, дом на колесах, лодка или портативная резервная система, это может быть простым решением. 12V Аккумулятор и одна солнечная панель. Для хранения энергии в домашних условиях система может использовать аккумулятор и одну солнечную панель. 24V, 48V или батарея более высокого напряжения конфигурации с гибридный инвертор, BMS связь и более совершенная защита.

Avepower обычно рекомендует LiFePO4 Аккумуляторы для современных систем хранения солнечной энергии отличаются более длительным сроком службы, большей полезной емкостью, меньшими затратами на техническое обслуживание и большей долгосрочной ценностью по сравнению с традиционными свинцово-кислотными аккумуляторами. Подробнее можно узнать здесь. Avepowerпутеводитель по лучшие системы хранения энергии на основе солнечных батарей.

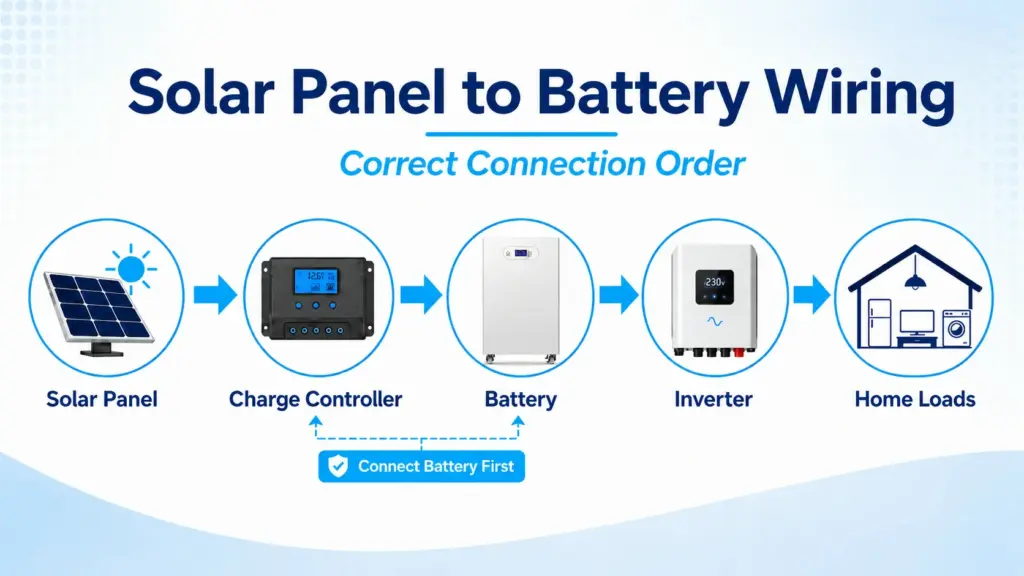

Базовая схема подключения

Простая схема подключения солнечной панели к аккумулятору выглядит следующим образом:

Солнечная панель(и) → Контроллер заряда → Аккумулятор → Инвертор → Нагрузки переменного тока

Если вам нужно только заряжать аккумулятор и питать устройства постоянного тока, инвертор может и не понадобиться. Если же вы хотите питать бытовую технику, инструменты, насосы, холодильники или другие устройства переменного тока, инвертор подключается к аккумуляторной части системы.

Не подключайте инвертор напрямую к солнечной панели. Выходная мощность солнечной панели постоянно меняется и не может обеспечить стабильный вход постоянного тока, необходимый большинству инверторов. Кроме того, не следует подключать большой инвертор к клеммам малой нагрузки на многих контроллерах заряда. Эти клеммы обычно предназначены для небольших нагрузок постоянного тока, а не для мощных электроприборов.

Как подключить солнечную панель к аккумулятору: пошаговая инструкция

Шаг 1: Сначала проверьте совместимость по напряжению.

Перед подключением чего-либо убедитесь в электрической совместимости солнечной панели, контроллера заряда и аккумулятора.

Напряжение батареи должно соответствовать поддерживаемому контроллером системному напряжению, например: 12V, 24V или 48VНапряжение солнечной панели должно оставаться в пределах допустимого входного напряжения контроллера для фотоэлектрической системы. Номинальный зарядный ток контроллера должен быть достаточно высоким для солнечной батареи. Контроллер также должен поддерживать химический состав батареи, например, LiFePO4AGM, гелевые, свинцово-кислотные с жидким электролитом или другие типы батарей.

Например, если вы используете 12V LiFePO4 аккумуляторКонтроллер должен поддерживать профиль зарядки литиевых аккумуляторов или позволять устанавливать пользовательские параметры напряжения. Если вы используете 48V система солнечных батарейКонтроллер и инвертор также должны поддерживать 48V операции.

Для получения полной информации о размерах системы, включая мощность панелей, емкость аккумулятора и мощность инвертора, см. Avepowerруководство по Как рассчитать размер солнечной панели, аккумулятора и инвертора.

Шаг 2: Правильно установите солнечную панель.

Установите солнечную панель там, где на нее попадает яркий солнечный свет с минимальным затенением. Даже частичное затенение от деревьев, антенн, краев крыш или близлежащих зданий может снизить выработку электроэнергии.

Для стационарных панелей ориентацию и наклон следует планировать до установки, поскольку их сложнее регулировать позже. В Северном полушарии панели обычно обращены на юг. В Южном полушарии — на север. Оптимальный наклон зависит от широты, времени года и от того, предназначена ли система для круглогодичной выработки электроэнергии, резервного питания зимой или для летнего использования.

При подключении проводов держите панель закрытой или отключенной. Солнечные панели вырабатывают напряжение всякий раз, когда на них попадает свет, даже до полного подключения системы. Это одна из причин, почему к проводке постоянного тока для солнечных батарей следует относиться с осторожностью.

Шаг 3: Сначала подключите аккумулятор к контроллеру заряда.

Это самый важный этап прокладки проводов.

Подсоедините положительную клемму аккумулятора к положительной клемме аккумулятора контроллера заряда. Затем подсоедините отрицательную клемму аккумулятора к отрицательной клемме аккумулятора контроллера. Используйте медный кабель соответствующего сечения и надежно затяните все клеммы.

Предохранитель или автоматический выключатель постоянного тока обычно следует устанавливать на положительном кабеле между аккумулятором и контроллером заряда, как можно ближе к аккумулятору. Это помогает защитить кабель в случае короткого замыкания.

После подключения батареи контроллер должен включиться. Проверьте дисплей или индикаторные лампочки. Убедитесь, что он определяет правильное напряжение батареи. Затем установите правильный тип батареи и параметры зарядки, прежде чем подключать солнечную панель.

Для пакетов LiFePO4 При использовании литиевых батарей убедитесь, что функция выравнивающей зарядки отключена, если производитель батарей специально не разрешает ее использование. Литиевые батареи обычно требуют иного профиля зарядки, чем свинцово-кислотные батареи с жидким электролитом.

Шаг 4: Подключите солнечную панель к контроллеру заряда

После того как контроллер обнаружит батарею, подключите кабели солнечных панелей к клеммам подключения фотоэлектрических панелей на контроллере.

Тщательно проверьте полярность. Положительный полюс солнечной батареи подключается к положительному полюсу фотоэлектрической панели. Отрицательный полюс солнечной батареи подключается к отрицательному полюсу фотоэлектрической панели. Во многих солнечных панелях используются разъемы MC4, но все же следует проверять полярность с помощью мультиметра, а не полагаться только на форму разъема или цвет кабеля.

После подключения панели откройте её или закройте автоматический выключатель фотоэлектрической системы. Контроллер должен отображать входное напряжение от солнечной энергии, зарядный ток или индикатор состояния зарядки. Если контроллер не отображает входное напряжение от солнечной энергии, проверьте следующее:

• Солнечная панель может быть по-прежнему закрыта или затенена.
• Полярность может быть изменена.
• Возможно, перегорел автоматический выключатель или предохранитель фотоэлектрической системы.
• Разъем может быть не полностью вставлен.
• Контроллер может уже распознать батарею как полностью заряженную и уменьшить зарядный ток.
• Напряжение солнечной панели может быть ниже порогового значения, установленного контроллером для запуска.

Шаг 5: Подключайте инвертор только в том случае, если вам требуется питание от сети переменного тока.

Аккумулятор хранит постоянный ток. Многие бытовые приборы используют переменный ток. Если вам нужен переменный ток, подключите к аккумулятору инвертор соответствующей мощности.

Напряжение инвертора должно соответствовать напряжению батареи. 12V инвертор используется с 12V Аккумуляторная батарея. А 24V инвертор используется с 24V Аккумуляторная батарея. А 48V инвертор используется с 48V Аккумуляторная батарея. Не допускайте смешивания напряжений инвертора и батареи.

Инвертору также необходим собственный предохранитель или автоматический выключатель, расположенный рядом с батареей. Мощные инверторы могут потреблять очень большой постоянный ток, поэтому сечение кабеля и защита от перегрузки по току имеют решающее значение.

Если вы строите систему резервного электроснабжения для дома или систему автономного потребления солнечной энергии, гибридный инвертор может уже включать в себя необходимые компоненты. MPPT Функции солнечной зарядки и управления батареей. В этом случае вам может не понадобиться отдельный автономный контроллер солнечного заряда. Вместо этого солнечные панели подключаются к фотоэлектрическому входу инвертора, а батарея подключается к клеммам батареи инвертора в соответствии с инструкцией к инвертору.

Для крупных проектов по хранению вещей дома. AvepowerАвтора монтаж в стойку LiFePO4 аккумуляторные системы и вертикальный LiFePO4 Аккумуляторные системы предназначены для проектов по хранению солнечной энергии, осуществляемых силами монтажников, где важна связь с инвертором. BMS Защита, параллельное расширение и аккуратная установка шкафов имеют значение.

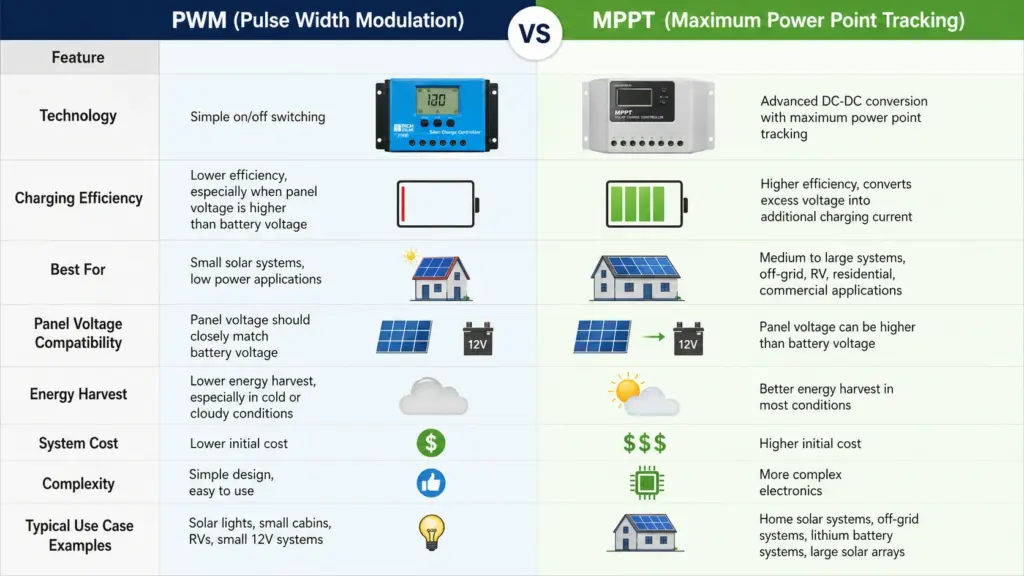

PWM vs MPPT Контроллер заряда: какой из них следует использовать?

A PWM контроллер Это проще и обычно дешевле. Наилучшие результаты достигаются, когда напряжение солнечной панели близко к напряжению зарядки аккумулятора. Для очень маленьких систем... PWM Это может быть приемлемо, если солнечная панель и батарея хорошо подобраны.

An MPPT контроллер Как правило, это лучший выбор для более крупных или сложных систем. MPPT означает отслеживание точки максимальной мощностиЭто позволяет контроллеру преобразовывать более высокое напряжение солнечных панелей в подходящее напряжение для зарядки аккумулятора, одновременно повышая эффективность сбора энергии. MPPT Это особенно полезно при использовании солнечных батарей высокого напряжения. 24V or 48V аккумуляторные системы, длинные кабельные трассы, холодный климат или системы, где важна эффективность.

Для небольшого 12V система медленной зарядки, PWM Возможно, этого будет достаточно. Для автодомов, автономных домиков, резервного электроснабжения жилых домов и т. д. LiFePO4 место хранения, MPPT часто стоит дополнительных затрат.

Последовательное и параллельное подключение солнечных панелей

Солнечные панели можно подключить серия, параллельили их комбинация. Правильный выбор зависит от контроллера заряда, напряжения батареи, длины кабеля, условий затенения и конструкции системы.

Последовательное соединение увеличивает напряжение, при этом ток остается примерно одинаковым. Это позволяет снизить потери в кабеле и хорошо работает с... MPPT контроллеры. Однако суммарное напряжение холостого хода никогда не должно превышать предельное значение входного напряжения фотоэлектрической системы контроллера, особенно в холодную погоду.

Параллельное подключение позволяет поддерживать постоянное напряжение при одновременном увеличении тока. Это может быть полезно при работе с низковольтными контроллерами или когда затенение по-разному влияет на панели. Однако для более высоких токов могут потребоваться более толстые кабели, соответствующие предохранители и распределительная коробка для больших массивов.

Для простых систем подключение одной панели к одному контроллеру не представляет сложности. Для систем с несколькими панелями не стоит гадать о конфигурации проводки. Проверьте значения Voc, Vmp, Isc, Imp панели, диапазон входного напряжения для фотоэлектрических панелей и местные требования к электроснабжению.

Выбор подходящей батареи для хранения солнечной энергии

Выбор батареи оказывает существенное влияние на производительность системы, безопасность, техническое обслуживание и долгосрочную ценность.

Свинцово-кислотные аккумуляторы

Свинцово-кислотные аккумуляторы дешевле в первоначальном плане, но они тяжелее, в некоторых случаях требуют большего обслуживания и обычно имеют меньший срок службы.

LiFePO4 Аккумуляторы

LiFePO4 Аккумуляторы стали одним из самых популярных вариантов для хранения солнечной энергии, поскольку они обладают следующими преимуществами:

• Более длительный цикл жизни
• Более высокая полезная емкость
• Повышенная эффективность зарядки
• Низкое обслуживание
• Улучшенная эффективность использования веса и пространства.

Для установщиков, дистрибьюторов и разработчиков проектов, ищущих более масштабируемые решения в области солнечных батарей, LiFePO4 Эти системы часто являются предпочтительным вариантом для жилых и небольших коммерческих помещений.

Avepower предоставляет ряд LiFePO4 решения для солнечных батарей, включая настенные батареибатареи, устанавливаемые в стойку, вертикальные батареи, штабелируемые батареиа также комплексные аккумуляторные системы. Для проектов, требующих гибкой мощности, более экологичной установки и долгосрочной надежности, эти решения могут быть адаптированы к различным сценариям хранения солнечной энергии.

Например, если для приложения требуется упрощенная установка и упрощенная конструкция системы, то универсальная аккумуляторная система Можно объединить функции батареи, инвертора и управления энергией в более интегрированном формате. Для проектов, требующих модульного расширения, более гибкими могут оказаться штабелируемые или монтируемые в стойку батареи.

Советы по технике безопасности при подключении солнечных панелей к аккумуляторам.

Системы солнечных батарей не слишком сложны, но в них используется электричество. Соблюдайте следующие основные правила техники безопасности:

• Перед подключением проводов выключите или отключите оборудование.
• Проверьте полярность ещё раз с помощью мультиметра.
• Используйте кабели и клеммы соответствующего сечения.
• Установите предохранители или автоматические выключатели там, где это необходимо.
• Все соединения должны быть надежно закреплены и содержаться в чистоте.
• Следуйте инструкциям по эксплуатации аккумулятора, контроллера и инвертора.
• Если система большая или сложная, обратитесь за помощью к квалифицированному установщику.

Для крупных жилых или коммерческих проектов можно использовать батареи с интеллектуальной системой управления. BMS может обеспечить дополнительный уровень защиты, помогая контролировать перезаряд, переразряд, температуру и общее состояние батареи.

AvepowerАвтора LiFePO4 Аккумуляторные решения разрабатываются с учетом интеллектуальных принципов. BMS они обеспечивают защиту и могут поддерживать различные требования к связи и интеграции, что делает их подходящими для более совершенных установок хранения энергии, а также для OEM и ODM проектов.

Распространенные ошибки, которых следует избегать

Даже простая система солнечных батарей может выйти из строя, если проводка выполнена неправильно. Вот некоторые из наиболее распространенных ошибок:

• Подключение солнечной панели перед аккумулятором.Это может помешать контроллеру правильно запуститься или корректно определить напряжение системы.
• Пропуск контроллера зарядаБез контроллера зарядка аккумулятора обычно небезопасна и плохо регулируется.
• Изменение полярностиПоложительные и отрицательные контакты должны точно совпадать. Обратная полярность может быстро повредить оборудование.
• Использование кабелей недостаточного сеченияТонкие кабели могут вызывать падение напряжения, перегрев и потерю мощности, особенно между батареей и инвертором.
• Игнорирование защиты предохранителей или автоматических выключателей.Надлежащая защита от перегрузки по току помогает снизить риск повреждения проводки и выхода оборудования из строя.
• Использование неправильных настроек батареи: LiFePO4 Для свинцово-кислотных аккумуляторов требуются другие параметры зарядки. Всегда используйте правильные настройки контроллера для вашего типа аккумулятора.

Устранение неполадок: Почему моя солнечная панель не заряжает аккумулятор?

• Если контроллер не включается, проверьте напряжение батареи, предохранитель батареи, полярность кабелей и надежность крепления клемм. Глубоко разряженная батарея может быть слишком разряжена для того, чтобы некоторые контроллеры могли её распознать.
• Если контроллер включается, но не показывает солнечного излучения, проверьте, не закрыта ли панель, не затенена ли она, не отключена ли она или не подключена ли с обратной полярностью. Также проверьте предохранитель, автоматический выключатель, разъемы MC4 и напряжение холостого хода солнечной панели.
• Если батарея заряжается медленно, причиной может быть затенение, неправильный угол наклона панели, недостаток солнечного света, недостаточная мощность панели, падение напряжения в кабеле, низкое качество контроллера или почти полный заряд батареи.
• Если предохранитель срабатывает неоднократно, не стоит просто заменять его на предохранитель большего номинала. Сначала нужно найти причину. Возможно, истинная причина кроется в сечении провода, токе контроллера, коротком замыкании, скачке напряжения инвертора или неправильном номинальном значении защиты.
• Если LiFePO4 Если батарея внезапно перестает заряжаться или разряжаться, BMS Возможно, система перешла в защитный режим из-за высокого напряжения, низкого напряжения, перегрузки по току, короткого замыкания или превышения температурных пределов.

В каких случаях следует обращаться к профессиональному установщику?

Небольшой 12V Установка солнечных панелей и аккумуляторов для сарая или небольшой нагрузки постоянного тока может быть по силам опытному пользователю-любителю. Но более крупная система должна быть спроектирована и установлена ​​квалифицированным специалистом.

Вам следует обратиться к специалисту, если система подключается к домашнему электрощиту, включает в себя высоковольтные фотоэлектрические системы, использует мощный инвертор, поддерживает резервное питание всего дома, требует разрешения на подключение к сети, использует несколько батарей, соединенных параллельно, или должна соответствовать местным строительным и электротехническим нормам.

Солнечные и аккумуляторные системы накапливают и передают значительное количество электрической энергии. При коротком замыкании постоянного тока может возникать электрическая дуга, и её не всегда легко устранить. Местные стандарты, разрешения, заземление, разъединители, пожарная безопасность и сертификация оборудования — всё это имеет значение.

Для получения информации о нормах и правилах техники безопасности обратитесь в местные органы власти, обладающие юрисдикцией и ресурсами, такими как... Кодексы и стандарты NFPAруководства по эксплуатации оборудования и лицензированные специалисты по электротехнике.

Avepower Рекомендации по проектам солнечных батарей

Если ваша цель — просто зарядить небольшой 12V Что касается аккумуляторов, то их установка может быть простой: панель, контроллер заряда, аккумулятор, предохранитель и соответствующая проводка. Но если ваша цель — резервное электроснабжение дома, автономное солнечное питание, автономное проживание, бытовое хранение энергии под управлением монтажника или резервное электроснабжение для небольшого коммерческого объекта, выбор аккумулятора становится гораздо важнее.

Avepower Рекомендуется начать со следующих вопросов:

Сколько энергии вам нужно в день? Сколько часов резервного питания вам нужно? Будет ли система работать с нагрузками постоянного тока, переменного тока или и теми, и другими? Какую марку инвертора и какое напряжение вы будете использовать? Вам нужно CAN, RS485 или RS232 Связь? Будет ли батарея установлена ​​на стене, в стоечном шкафу или как напольное устройство? Требуется ли расширение в будущем?

Для покупателей, монтажников и дистрибьюторов проектов, Avepower может помочь подобрать напряжение и емкость батареи. BMS Конструкция системы хранения энергии, включая ток, связь с инвертором и дизайн корпуса, основана на реальных условиях эксплуатации, а не просто на указании модели батареи. Такой подход снижает проблемы совместимости и упрощает установку, обслуживание и расширение конечной системы хранения солнечной энергии.

Заключение

Если вы ищете информацию о том, как подключить солнечную панель к аккумулятору, самое важное, что нужно помнить, это то, что правильная система — это не просто подключение проводов. Это использование правильного пути зарядки, подходящего аккумулятора и правильных защитных устройств, чтобы система работала безопасно и эффективно в течение длительного времени.

Для небольших систем, устанавливаемых своими руками, это может означать одну панель, контроллер и одну батарею. Для более крупных проектов для жилых домов или проектов, требующих установки специалистами, это может означать выбор модульной системы. LiFePO4 Аккумуляторное решение, соответствующее требуемой емкости, конфигурации инвертора и способу установки.

Если вы сравниваете варианты аккумуляторов для хранения солнечной энергии, Avepower предлагает полный спектр домашние аккумуляторы для хранения энергииВключая настенные, стоечные, вертикальные, штабелируемые и универсальные модели для удовлетворения различных потребностей проекта. Правильное решение по аккумуляторным батареям зависит от напряжения, профиля нагрузки, целей резервного питания и условий установки.

Грамотно спроектированная система солнечных батарей начинается с правильной проводки, но ее долгосрочная ценность определяется выбором компонентов, которые созданы для совместной работы.
